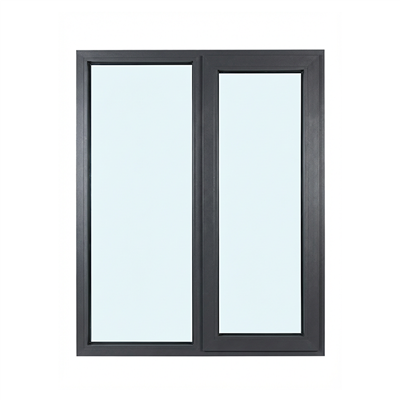

Slimline hliníková špaletová okna|35mm rám, skryté panty, 85% sklo|SGL
Shaanxi SGL Doors&Windows Technology Co., Ltd. je jedním z nejspolehlivějších výrobců a dodavatelů tenkých hliníkových okenních křídel|35mm rám, skryté panty, 85% sklo|sgl v Číně také podporuje přizpůsobené služby. Neváhejte prosím velkoobchodně prodávat vysoce kvalitní štíhlá hliníková křídlová okna|35mm rám, skryté panty, 85% sklo|sgl na prodej zde z naší továrny. Pokud máte jakýkoli dotaz ohledně ceníku a nabídky, neváhejte nám poslat e-mail.
Popis produktu
Inženýrská výzva pro štíhlá křídlová okna
Zúžení hliníkového okenního rámu z 60 mm na 35 mm není jen otázkou řezání materiálu. Rám musí stále nést zatížení větrem, unést váhu skla, umístit tepelně izolační pásy, umístit více-bodové uzamykací prvky a udržovat kompresní těsnění -, to vše v profilu, který je sotva širší než standardní klika dveří.
SGL to řešívysokopevnostní výlisky ze slitiny 6063-T5s tloušťkou stěny 2,0-2,5 mm a vícekomorovou vnitřní geometrií. Komory zvyšují setrvačnost průřezu bez přidání viditelné šířky, což umožňuje rámu odolávat ohýbání pod tlakem větru, zatímco 35mm čelo zůstává čisté. Tepelná přestávka je speciálně navržena-Vytvaruji proužek PA66který se vejde do úzké dutiny při zachování stejné tepelné separace jako širší profily.
Proč se křídlo - neposouvá - u štíhlých designů
Štíhlá posuvná okna obětují vzduchotěsnost, protože křídlo se musí zasunout za rám a zanechat mezeru, kterou nelze úplně utěsnit. Štíhlá linieokenní křídlookna toto omezení nemají: křídlo se zavírá k rámu kompresním těsněním a dosahuje stejné vzduchotěsnosti třídy A jako standardní-křídla. Pro architekty, kteří navrhují energeticky-úsporné budovy s minimalistickou estetikou, je štíhlé křídlo jediným typem otvoru, který poskytuje čisté pohledy a certifikovaný výkon.
Slimline Engineering Features
35mm rám s 85% poměrem skla-k-snímku
Standardní křídlové okno má poměr skla 70-75%-k-rámu. Štíhlá křídlová okna SGL toto zvyšují na 85 % – což znamená o 10 % více denního světla a o 10 % méně vizuálních rušení. Na okenní stěně 3 m x 2,4 m je to navíc 0,72 m² nezakrytého skla. U obytných věží a komerčních fasád tento rozdíl proměňuje interiéry.
Skryté panty z nerezové oceli
Viditelné panty narušují čisté linie štíhlého rámu. SGL používá plně skryté třecí závěsy vyrobené z nerezové oceli 304, dimenzované na 80 kg na křídlo s testováním 100 000 cyklů. Pant je zapuštěný do rámu a křídla, v zavřeném stavu zcela neviditelný. Trojrozměrné nastavení (výška, komprese, boční) umožňuje dokonalé vyrovnání během instalace a kompenzaci sedání budovy v průběhu času.
Skryté vícebodové{0}}uzamykání
Uzamykací zámky jsou skryty v profilu rámu - žádné viditelné střelky, žádný- hardware namontovaný na obličeji. Když je klika otočena, skryté uzamykací body zapadnou ve 3-5 pozicích podél obvodu křídla. Z exteriéru okno představuje dokonale rovný, nepřerušovaný povrch. Z interiéru je vidět pouze madlo. Toto je standardní specifikace, ne upgrade.
Dvojité kompresní těsnění EPDM-
Úzké rámy ponechávají méně místa pro těsnění. SGL používá speciálně vytvořené těsnění EPDM s dvojitým břitem{1}}: vnější břit těsní proti vnikání vody, vnitřní břitové těsnění proti úniku vzduchu. Těsnění je spolu-vytlačováno s pevnou hřbetem, který se zacvakne do vyhrazeného kanálu v hliníkovém profilu, což zajišťuje, že se při opakovaných cyklech otevírání nemůže uvolnit. Testováno na udržení pružnosti od -40 stupňů do +120 stupňů.
28mm sloupky pro více-lehká okna
Když je více křídel křídla kombinováno do jednoho rámu, sloupek mezi nimi je obvykle 60-80mm - těžký vizuální prvek. Štíhlé sloupky SGL mají viditelnou šířku pouhých 28 mm, přičemž zachovávají strukturální integritu sousedních křídel až do šířky 1200 mm. Díky tomu jsou štíhlá křídlová okna ideální pro tradiční vícesvětlá provedení (mřížkové vzory), která by jinak vypadala těžce a industriálně.
35mm rohové sloupky pro nepřetržité zaměření
Konfigurace rohových a arkýřových oken obvykle vyžadují objemné rohové sloupky (80-100 mm), které přerušují výhled. SGL slimline rohové sloupky mají viditelnou šířku 35 mm - identickou s hlavním rámem – dostupné v úhlech 90° a 135°. Výsledkem je souvislý skleněný povrch kolem rohů budovy bez vizuálních překážek na křižovatce.
Tenké křídlo vs standardní křídlo
Slimline křídlo (35mm rám)
• 85% poměr skla-k-rámu
• Skryté panty a zámky
• 28mm sloupky
• 35mm rohové sloupky
• Moderní minimalistická estetika
• Ideální pro současnou architekturu
• Mírně vyšší cena (+15-20 %)
Standardní křídlo (60 mm rám)
• Poměr 70-75% skla-k rámu
• Odkryté panty a zámky{0}}namontované na čelní straně
• 60-80mm sloupky
• Rohové sloupky 80-100 mm
• Tradiční / průmyslová estetika
• Cenově-efektivní pro rozpočtové projekty
• Stejná vzduchotěsnost a vodotěsnost
Vhodné pro
Jsou specifikována štíhlá křídlová okna, kde musí rám zmizet a výhled musí dominovat:
- Současné obytné věže
- Luxusní byty a penthousy
- Okenní stěny od podlahy-k{1}}stropu
- Konfigurace rohových a arkýřových oken
- Nástavce na skleněné krabičky
- Komerční fasády špičkové{0}}
- Boutique hotely a resorty
- Renovace historických budov (moderní příloha)
naše aplikace hliníkových oken
naše továrna
Návštěva klienta
Často kladené otázky
Q: Q1: Co je štíhlé křídlové okno?
Odpověď: Štíhlé křídlové okno je sklopný okenní systém s ultra{0}}úzkým viditelným rámem - obvykle 35-40 mm - navržený tak, aby maximalizoval plochu skla a vytvořil čistý, minimalistický vzhled. Na rozdíl od standardních špaletových oken s rámem 60-70 mm používají tenké verze pokročilé hliníkové protlačování a skryté kování ke snížení viditelného profilu při zachování strukturální pevnosti, vzduchotěsnosti a tepelného výkonu. Štíhlá křídlová okna SGL dosahují 85% poměru skla k rámu.
Q: Q2: Jak správně těsní štíhlá křídlová okna s tak úzkými rámy?
Odpověď: Těsnění v úzkých rámech vyžaduje přesné inženýrství. SGL používá kontinuální kompresní těsnění EPDM s dvojitým-provedením břitu -, jeden břit těsní proti sklu a druhý proti křídlu. Více-bodový uzamykací systém zachytí 3-5 skrytých zarážek podél obvodu křídla a vyvine rovnoměrný tlak, aby se těsnění zcela stlačilo. Nezávislé testování potvrzuje vzduchotěsnost třídy A (EN 12207) a vodotěsnost třídy A (EN 12208) i při tlaku 700 Pa - srovnatelném s rámy standardní šířky.
Q: Q3: Jaká je maximální velikost pro úzké křídlové okno?
Odpověď: Naše standardní štíhlá křídlová okna podporují velikosti křídel až do 1 200 mm (šířka) x 2 400 mm (výška). Limitujícím faktorem není šířka rámu, ale systém pantů - skryté třecí panty dimenzované na 80 kg na křídlo. Pro nadrozměrné aplikace (např. od podlahy až po{11}}stropní otočná okna) specifikujeme těžké{12}}skryté závěsy s nosností 120 kg nebo přepneme na štíhlý naklápěcí-a{15}otočný mechanismus, který rozděluje zatížení po celém obvodu rámu.
Q: Q4: Jsou skryté panty stejně pevné jako nechráněné panty?
A: Ano. Skryté třecí závěsy SGL jsou vyrobeny z nerezové oceli 304 a jsou dimenzovány na 80 kg na křídlo se 100 000 cykly testování. Pant je zapuštěn do profilů rámu a křídla, takže je při zavřeném okně neviditelný. Trojrozměrné nastavení (výška, komprese, boční) zajišťuje dokonalé vyrovnání po instalaci. Pro srovnání, standardní exponovaný pant na tupo je obvykle dimenzován na 60-70 kg. Skryté panty jsou pevnější, bezpečnější a esteticky lepší.
Q: Q5: Mohou být štíhlá křídlová okna použita v konfiguracích rohových nebo arkýřových oken?
A: Ano. Štíhlá křídlová okna jsou ideální pro rohové a arkýřové konfigurace, protože úzký rám minimalizuje vizuální přerušení na křižovatce. Nabízíme rohové sloupky 90{5}}stupňů a 135{6}}stupňů s viditelnou šířkou pouhých 35 mm – stejnou jako hlavní rám – vytvářející souvislý bezrámový vzhled. U arkýřových oken může být tenký sloupek mezi sousedními křídly úzký až 28 mm, čímž se maximalizuje nepřerušovaná plocha skla.
Případové studie projektu
Poskytujeme-jednotlivá řešení dveří a oken pro jednotlivé kupující, dodavatele, renovační společnosti a další.
Naše adresa
No{0}} Group, vesnice Fumiao, město Laojun, okres Hantai, město Hanzhong, provincie Shaanxi, Čína
Telefonní číslo
+86 13335450021
E-e-mail
sgl-factory@sgl-doors-windows.com
Populární Tagy: štíhlá hliníková špaletová okna|35mm rám, skryté panty, 85% sklo|sgl, Čína štíhlá hliníková křídlová okna|35mm rám, skryté panty, 85% sklo|sgl výrobci, dodavatelé, továrna
Specifikace Slimline křídla
| Specifikace | Podrobnosti |
|---|---|
| Viditelná šířka rámu | 35 mm (ultra-tenký) |
| Hloubka rámu | 60 mm / 75 mm |
| Poměr-k-snímku | Větší nebo rovno 85 % |
| Materiál rámu | Hliníková slitina 6063-T5 |
| Tloušťka profilu | 2,0 mm / 2,5 mm |
| Typ otevírání | Vnitřní / vnější křídlo |
| Systém pantů | Skryté třecí panty (304 SS, nosnost 80 kg) |
| Uzamykací systém | Skrytý vícebodový-zámek se skrytými zámky |
| Konfigurace skla | 5+20A+5 Double / 5+12A+5+12A+5 Triple |
| Tepelná přestávka | PA66 Polyamid + 25% skleněné vlákno |
| U-Hodnota | 1.4 – 1.8 W/m²K |
| Vzduchotěsnost | Třída A (EN 12207) |
| Vodotěsnost | Třída A (EN 12208) - 700 Testováno na Pa |
| Zvuková izolace | 38 – 45 dB |
| Maximální velikost křídla | 1 200 mm (Š) x 2 400 mm (V) |
| Šířka rohového sloupku | 35 mm (90 stupňů a 135 stupňů) |
| Šířka sloupku | 28 mm (minimum) |
| Povrchová úprava | Práškové lakování / Eloxování / Dřevo |
| Certifikace | CE (EN 14351-1), ISO 9001:2015 |
| Záruka | 10letý rám / 5 let hardware a sklo |
- Viditelná šířka rámu 35 mm- 40 % užší než standardní 60mm rámečky
- 85% poměr skla-k-rámu- maximalizuje přirozené světlo a ničím nerušený výhled
- Skryté nerezové pantyKapacita - 80kg, 3D nastavitelná, v zavřeném stavu neviditelná
- Skryté více{0}}bodové zamykání- bezpečnostní hardware zcela skrytý
- Třída A vzduchotěsná/vodotěsná- těsnění EPDM s dvojitým{1}}břitem, testováno na 700 Pa
- Tepelná přestávka jako standard- PA66 + 25% GF, U-hodnota 1,4–1,8 W/m²K
